Sběr dat z včelařské váhy

Uživatelský avatar
Mlha
Příspěvky: 98
Registrován: 22 srp 2014 09:57
včelařím od: 0- 0- 0
oslovení: Tykat

Sběr dat z včelařské váhy

Příspěvek: # 1661Příspěvek Mlha
27 dub 2017 16:05

V rámci jednoho projektu se snažím zjistit, jak by se daly sbírat data (nejen) z včelařských vah v síti SigFox. Jedná se o síť Internetu věci, do které se vkládá budoucnost.

Mám k dispozici dvě váhy, jednu profesionální od Label Abeille, která zvládá komunikaci jak přes síť GSM, tak přes síť SigFox a druhou ubastlenou, kvůli ceně pouze ze SigFox modulem.

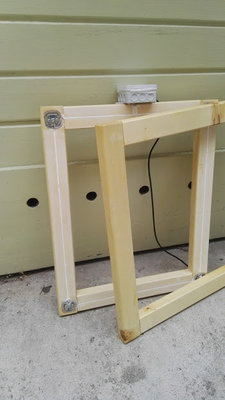

Ubastlená váha vypadá takto:
Tedy jedná se o čtyři tenzometry (cca půl dolaru za kus) v dřevěném rámu.

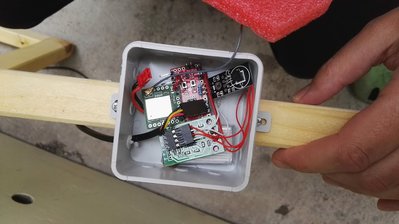

Dále je k tomu pár pospojovyných obvůdků:
červená – CPU nRF52832
zelená s plechovým krytem – Sigfox modul
zelená z černým IC – HX711 – ADC
černá – DS18B20 teploměr (stejný jako v externím čidle)
Dole nabíjecí baterie

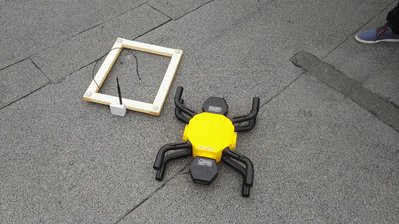

porovnání profi váhy a ubastlené váhy:
A profi váha samotná:

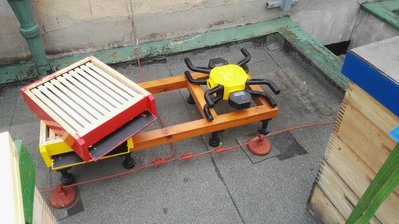

Obě váhy instalované pod úly:

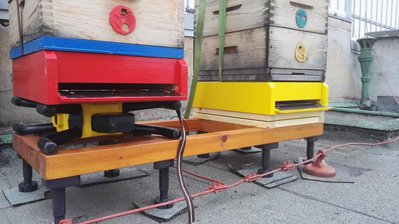

Celkový pohled:

Jan
Příspěvky: 452
Registrován: 20 srp 2014 14:20
včelařím od: 01 srp 1999
oslovení: Tykat
Kontaktovat uživatele:

Re: Sběr dat z včelařské váhy

Příspěvek: # 1700Příspěvek Jan
02 kvě 2017 13:49

Jestli nebudu moc zvědavý a projekt není komerční , je možnost bližších informací ohledně použité elektroniky?
Protože třeba ty tenzometry , pokud jsou 4 , při možném zatížení až cca 40 kg na jeden, ty nejsou po půl dolaru.
240 m.n.m. Dadant 448 x 159 , 448 x 326 , 40 včelstev , včelařím od roku 1999
Včely mě naučily, že jediné , na co se u včel mohu spolehnout je to, že se nemohu spolehnout skoro na nic.
Jakmile si včelař myslí , že pochopil své včely , ony se změní.

KaJi
Příspěvky: 264
Registrován: 21 srp 2014 12:37
včelařím od:
oslovení: Tykat

Re: Sběr dat z včelařské váhy

Příspěvek: # 1707Příspěvek KaJi
02 kvě 2017 18:24

Docela by se mě líbilo, jak to dřív bývalo v Amatérském rádiu - návod a pak se k tomu dala při troše štěstí koupit stavebnice.
Mohl by to být i mírně výdělečný kšeft. Koupit ověřené součástky najednou v pytlíku, než pak řešit kompatibilitu chipsetů a dalších věci na které my tak nenadaní nemáme tolik času a hlavně schopností.
Procenta nepotřebuji, nápad věnuji zdarma:-)

Jan
Příspěvky: 452
Registrován: 20 srp 2014 14:20
včelařím od: 01 srp 1999
oslovení: Tykat
Kontaktovat uživatele:

Re: Sběr dat z včelařské váhy

Příspěvek: # 1708Příspěvek Jan
02 kvě 2017 20:08

jo jo, amáro tušim furt existuje, teď se tomu sdílení emericky říká opensource. Je to vývoj jak SW (programy = i toto fórum je takto darma) ,
tak i HW , teda něco hmatatelnýho. Opensource můžou být i ty tvoje úly z prkýnek, pokud se k nim uvolní výkresy.
240 m.n.m. Dadant 448 x 159 , 448 x 326 , 40 včelstev , včelařím od roku 1999
Včely mě naučily, že jediné , na co se u včel mohu spolehnout je to, že se nemohu spolehnout skoro na nic.
Jakmile si včelař myslí , že pochopil své včely , ony se změní.

Uživatelský avatar
Mlha
Příspěvky: 98
Registrován: 22 srp 2014 09:57
včelařím od: 0- 0- 0
oslovení: Tykat

Re: Sběr dat z včelařské váhy

Příspěvek: # 1714Příspěvek Mlha
03 kvě 2017 16:22

Bohužel nyní nemohu přesně ty moje tenzometry najít, ale je tam něco podobného:
https://www.aliexpress.com/item/DIY-50K ... 37025.html
Co je špatné je teplotní závislost, kterou bych chtěl kompenzovpat právě podle toho teploměru (mám tam dva jedno čidlo v úlu, druhé hned u čidel). Chci to kompenzovat softwarově, dle údajů výrobce. U těch mých by to mělo být 10g/°C.
Udělat nějaký opensource projekt na váhu by bylo fajn, zatím si dost lidí hrabe na sém písečku. Jak jsem psal výče účelem toho co dělám není ani tak udělat profi váhu, ale ověřit to přes síť SigFox, která by měla být téměř všude, tedy včelař by jen položil váhu a o nic víc by se nestaral. Dalším kamenem úrazu je neexistence nějakého rozumného portálu, kam by se daly teploty, váhy, informace o otřesech atd. posílat. Bylo by fajn, kdyby se např. oživil skomírající projekt VMS a rozšířila se funkcionalita o úlový denník a informace z externích čidel.

KaJi
Příspěvky: 264
Registrován: 21 srp 2014 12:37
včelařím od:
oslovení: Tykat

Re: Sběr dat z včelařské váhy

Příspěvek: # 1715Příspěvek KaJi
03 kvě 2017 18:26

Opensource je jedna možnot, druhá že to někdo nakoupí po 50/500 ks z různých zdrojů a nasype do 50/500 pytlíků, přihodí si něco k ceně za snahu a prodá dál.
Já si naběhl i s blbým Arduinem, člověk by řekl standard, ale to moje zrovna mělo na seriovém linku jiný chipset. Nakonec jsem driver stahoval z webu v čínštině. :-) A předtím dětem vysvtěloval, jak je dnes snadné, že to zapojíme do noťasu a jdeme si hrát. :-)
U té stavebnice by tady ten můj tříhodinový průzkum byl odladěn jen jednou, člověk by věděl, že to co dostal v pytli už někomu chodilo a návod sedí. A navíc by tam byla právě ta možnost Call your dealer. :-)

Jan
Příspěvky: 452
Registrován: 20 srp 2014 14:20
včelařím od: 01 srp 1999
oslovení: Tykat
Kontaktovat uživatele:

Re: Sběr dat z včelařské váhy

Příspěvek: # 1717Příspěvek Jan
04 kvě 2017 08:57

pokud by na PC byl opensource SW i operační systém, nebylo by asi třeba stahovat drivery z Chiny.
Když opensource, tak komplet. A zrovna arduino je na toto dobré, ja teda si spis rozumím s " plnohodnotnym "
systémem, třeba raspberryPI, ten ale trochu víc spotřebuje,ale je to pro mě lepší, než jednočip.
A i s tou sítí IoT, někde jsem četl, že za to chtějí 10 euro-rok, no a nejlevnější GSM internet je za 20 euro rok.
240 m.n.m. Dadant 448 x 159 , 448 x 326 , 40 včelstev , včelařím od roku 1999
Včely mě naučily, že jediné , na co se u včel mohu spolehnout je to, že se nemohu spolehnout skoro na nic.
Jakmile si včelař myslí , že pochopil své včely , ony se změní.

Uživatelský avatar
Mlha
Příspěvky: 98
Registrován: 22 srp 2014 09:57
včelařím od: 0- 0- 0
oslovení: Tykat

Re: Sběr dat z včelařské váhy

Příspěvek: # 1768Příspěvek Mlha
11 kvě 2017 14:45

Dnes byla tisková konference, kde bylo představeno (nejen) výše testované řešení. Více o té konferenci je např. zde:
https://byznys.ihned.cz/c1-65724830-int ... i-z-domova
http://www.dotyk.cz/byznys/ceskym-vcela ... nzory.html
zúčastnila se i Marie Šotolová, tak si snad o této konferenci něco přečteme i v Moderním včelaři.

byl jsem dotazován, jak ten SigFox funguje, je to popsáno např. zde, technické podrobnosti zde.

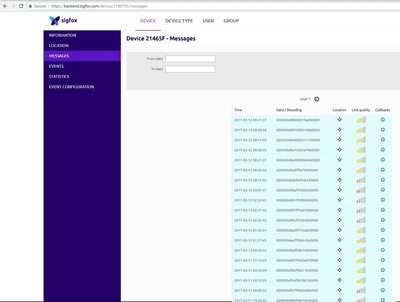

Jak vypadá zpráva, která přišla přes síť SigFox je vidět níže, na tomto portále se rozhodnete co se zprávou chcete dělat, můžete si jí nechat poslat jako SMS, nebo jí múžete poslat na server (nebo i několik serverů) a tam dále zpracovávat, dělat grafy atd.

VaT
Příspěvky: 89
Registrován: 04 dub 2017 14:29
včelařím od: 0- 0- 0
oslovení: Tykat

Re: Sběr dat z včelařské váhy

Příspěvek: # 1770Příspěvek VaT
12 kvě 2017 09:51

"Zatím jsme na začátku, podle mého odhadu to bude trvat ještě tak rok, než dokážeme zcela vyhodnotit data a předpovídat chování včel," říká Roman Kvasnička, proděkan pro vnější vztahy Provozně ekonomické fakulty ČZU.

Zajímavý jak ten internet věcí dokáže změnit celý vobory. Teď už zbejvá jenom aplikovat do včel průmysl 4.0!

„A jestliže z dnešní klasické výroby plně přestoupíte na Průmysl 4.0, tak okamžitě naroste podle odhadů efektivita o 33 %, vzrůstá bezpečnost práce a podobně.“ František Laudát

KaJi
Příspěvky: 264
Registrován: 21 srp 2014 12:37
včelařím od:
oslovení: Tykat

Re: Sběr dat z včelařské váhy

Příspěvek: # 1774Příspěvek KaJi
12 kvě 2017 18:31

Tuhle jsem jej slyšel vyprávět v radiu, nebyl jsem si jist zda ví o čem mluví.
